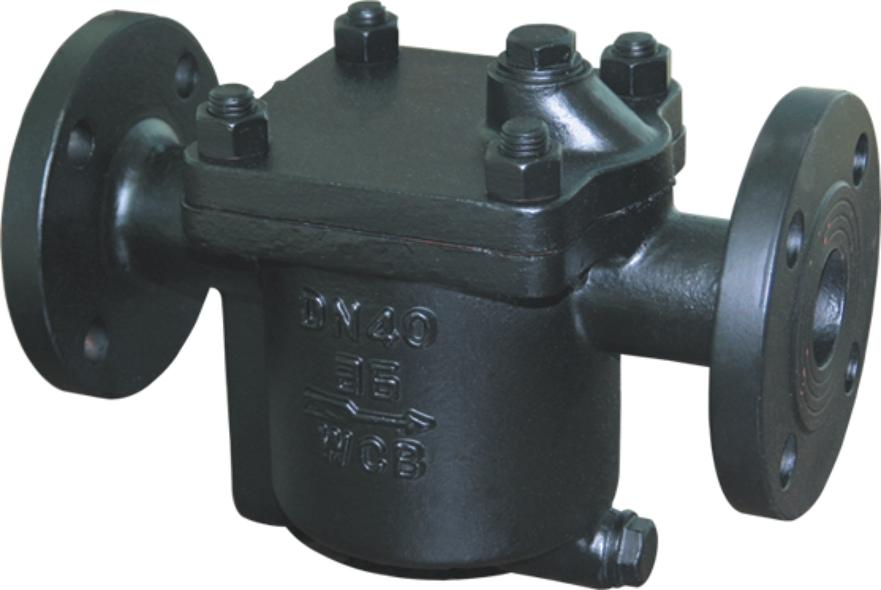

工作原理 Working principle
倒吊桶式蒸汽疏水阀的开启和关闭时根据凝结水和蒸汽的密度
差来动作的，其动作标准，可靠。
The opening and closing of inverted bucket steam trap depends
On the density contrast of condensation water and steam ,the action
is accurate and reliable.
最低工作压力
Minmum working pressure |
0.01MPa |
铸钢最高允许温度
Maximum allowable temperure for cast steel |
425℃ |
|
最小过冷度
Minmum degree of supercooling |
≤0℃ |
不锈钢最高允许温度
Maximum allowable temperature for stainless steel |
525℃ |
|
最高负荷漏气率
Leakage rate with loading |
≤0 |
使用介质
Working medium |
饱和蒸汽、凝结水
Saturated vapour 、condensrd、water |
|
最高允许背压率
Maximum allowable of back pressure |
85% |
排空气装置
Exhaust plant |
合金/不锈钢
Stainless steel/alloy |
|
阀体、阀盖
Valve body cap |
WCB/304 |
吊桶
Bocket |
不锈钢
Stainless steel |
|
阀座
Valve seat |
2Cr13/304 |
过滤网
Filtering net |
不锈钢
Stainless steel |
技术参数表 Technological parameter date
|
Model
产品型号 |
Nominal
Diameter
公称通径（DN） |
Connection
连接方式 |
Pressure
Rating（Mpa）
使用压力 |
Max allowable
TMP（℃）
最高允许温度 |
Extermal dimensions（mm）外型尺寸 |
Pe。weight
参考重量（kg） |
|
L |
H1 |
H2 |
W |
|
ES5
(CS15H-3.7.11.16) |
15~25 |
Thread 螺纹 |
0.01~0.3、0.7、1.1、1.6 |
400 |
140 |
85 |
90 |
103 |
5 |
|
ES5F
(CS15H-3.7.11.16) |
15~25 |
Flange 法兰 |
0.01~0.3、0.7、1.1、1.6 |
400 |
210 |
85 |
90 |
103 |
7.5 |
|
ES8
(CS15H-5.8.16) |
15~25 |
Thread 螺纹 |
0.01~0.5、0.8、1.6 |
350 |
140 |
85 |
90 |
103 |
5 |
|
ES8F
CS45H-5.8.16) |
15~25 |
Flange 法兰 |
0.01~0.5、0.8、1.6 |
350 |
210 |
85 |
90 |
103 |
7 |
|
ES10
CS15H-8.12.16 |
25~50 |
Thread 螺纹 |
0.01~0.8、1.2、1.6 |
350 |
200 |
105 |
140 |
120 |
10.5 |
|
ES10F
(CS15H-8.12.16) |
15~25
32~50 |
Flange 法兰 |
0.01~0.8、1.2、1.6 |
350 |
270 |
105 |
140 |
120 |
14
15.5 |
|
ES12N
(CS65H-16 |
15~25 |
Socket weled
承插焊 |
0.01~1.6 |
350 |
220 |
110 |
140 |
120 |
14 |
|
ESH21W |
15~25 |
0.01~2.1、44 |
425 |
300 |
130 |
150 |
200 |
28 |
|
ES12NF
(CS45-16) |
15~50 |
Flange 法兰 |
0.01~1.6 |
350 |
290 |
105 |
140 |
120 |
17 |
|
ESH21F |
15~25 |
Flange 法兰 |
0.01~2.1、44 |
425 |
310 |
130 |
150 |
200 |
33.5 | |
